Крепление ограждения кровли к профлисту

Ограждения кровли. Конструкция и крепление

Крыша большого здания состоит не только из кровли, но и имеет и множество дополнительных элементов. Чем сложнее устройство крыши, тем больше в ней встречных соединений с дополнительными конструкциями — узлов. При монтаже кровли они должны быть наиболее тщательно обустроены и герметизированы. Это позволит избежать протечек при эксплуатации.

Ограждение на кровле обеспечит ей безопасность при работах и передвижению.

Конструкции предохранительных ограждений крыши

Кровельное ограждение — важная часть конструкции крыши, которая обеспечивает безопасность эксплуатации кровли и возможность качественного ее обслуживания. Обязательное наличие ограждающих устройств на крышах зданий высотой более 10 м оговорено в нормативных документах, действующих в строительной сфере.

Инструкция по монтажу кровельного ограждения.

Для каждого типа крыш (скатных и плоских) существуют свои нормативы установки ограждений. Они описываются в СНиПах и учитываются на стадии проектирования. Для металлической ограждающей конструкции рекомендуются приблизительные следующие размеры ограждения:

  • высота опор — 70 см;
  • расстояние опор от карниза — не менее 35 см;
  • интервал между опорами — 90-120 см.

Ограждающие устройства стандартного типа имеют вид сборной конструкции. Они состоят из вертикальных опор и горизонтальных перекладин, жестко скрепленных с кровлей и между собой. Опоры изготавливаются из уголка, согнутого в форме треугольника. Горизонтальные перекладины могут быть выполнены из стальных труб длиной 3 м. В опоры они устанавливаются через специальные отверстия и крепятся болтами (верхняя — М10х35, нижняя — М8х55). Отверстия в концах труб закрывают полиэтиленовыми заглушками. В качестве материала для изготовления ограждения кровли используется оцинкованная и нержавеющая сталь.

На инверсионных кровлях, эксплуатируемых в летний период, оборудуются глухие железобетонные ограждения — парапеты. На таких видах крыш они монтируются независимо от этажности. Нормируемая высота решетчатого ограждения в этом случае уменьшается на высоту парапета.

Такие кровельные ограждения, как снегозадержатели, разделяются на трубчатые и гнутые из листов металла. Их крепление осуществляется по такой же технологии, как и у ограждающих.

Типы узлов крепления кровли с ограждением

Схема крепления ограждения кровли.

Соединение опор ограждающих конструкций с поверхностью крыши требует особого внимания при монтаже, от его прочности зависит безопасность эксплуатации крыши. Устройство узлов примыкания планируют заранее на этапе монтажа кровли. Специальные закладные элементы устанавливаются под слой гидроизоляции или сооружаются специальные конструкции с нанесением затем дополнительного гидроизоляционного слоя.

Вертикальная металлическая стойка треугольной опоры несет на себе функциональную нагрузку, горизонтальная — создает узел крепления конструкции к кровле. Диагональная планка обеспечивает жесткость ограждения. Опора выравнивается в соответствии с уклоном кровли, фиксируется с помощью болтов. Крепеж узла к кровельному брусу производится с помощью трех оцинкованных саморезов М8х60 и прокладок из резины.

Узлы крепления предохранительного ограждения к конструкциям крыши должны быть максимально надежными и исключать возможность саморасслабления крепежа.

Обрешетка под ними выполняется сплошной. При использовании универсальных кронштейнов положение узла крепления регулируется в соответствии с уклоном крыши. Интервал между кронштейнами равен шагу стропил. Места крепежа покрываются силиконовыми герметиками. На примыкающие к крепежу участки крыши накладываются специальные заглушки.

Некоторые компании выпускают ограждения для крыш с комплектами крепежей для различных видов кровли: фальцевой, с натуральной и металлической черепицей, из профнастила, битумной и т. д. Изготавливаются и ограждения на заказ, гармонирующие с внешним видом крыши и здания в целом. Комплектуются оградительные элементы и герметизирующими шайбами. При вкручивании шурупа прокладочные шайбы деформируются и плотно заполняют высверленные отверстия в материале.

На кровле из металлочерепицы или фальцевой узлы крепления монтируются в нижней точке волны в опорный брус. Ограждения можно также крепить на покрытия из сэндвич-панелей и профилированного листа марок Н114, Н75, Н60. По завершению монтажа все участки соединений необходимо загерметизировать. Все места сопряжений кровли и элементов крепежа тщательно промазывают битумными холодными мастиками или составами с добавкой волокнистых наполнителей.

Для монтажа предохранительной конструкции на фальцевую кровлю используют также крепежную струбцину. При этом не нарушается целостность и герметичность фальцевых картин.

На асбестоцементных кровлях для надежной фиксации опор на гребнях волн карнизного ряда листов устанавливают гнутые стальные пластинки толщиной 5 мм. Закрепляют их винтами и гайками через деревянную прокладку. Под прогоном к пластинкам приваривают уголки полуметровой длины и уже к ним стойки ограждения. Стойки подготавливают из арматурной стали Ø16 мм.

По завершению монтажа конструкций ограждения проводятся специальные испытания прочности узлов крепления ограждения. В странах Европы без возведения на крышах зданий конструкций безопасности и проведения их испытаний домостроение не может быть застраховано.

Ограждение кровли: ГОСТ и особенности монтажа барьерных конструкций

Конструкция крыши любого сооружения достаточно сложна, она состоит из множества элементов, которые взаимно дополняют друг друга, увеличивая ее прочность, надежность и долговечность. Опытные кровельные мастера отмечают, что важна не только несущая способность кровли, но и ее безопасность в процессе эксплуатации.

Кровельное ограждение является одним из важнейших факторов, обеспечивающих безопасное использование и обслуживание крыш, они монтируются на скатных и плоских кровлях. При отсутствии нормативных ограждений на кровле здание даже могут не допустить к эксплуатации. В этой статье мы расскажем про ГОСТ, который регламентирует монтаж ограждения, видах парапета и способах его обустройства.

Необходимость ограждений

Ограждение для кровли – обязательный элемент конструкции крыши, который обеспечивает ее безопасную эксплуатацию, ремонт и обслуживание. Согласно ГОСТ все кровли должны оборудоваться барьерными конструкциями, защищающими от схода снега, падения с высоты людей и предметов. Высоту заграждающего парапета определяет вид кровельной конструкции, уклон скатов и этажность здания. В зависимости от типа крыши ограждение кровли здания выполнят следующие задачи:

  • На эксплуатируемые кровли, на поверхности которой можно постоянно находится, оборудовать места отдыха или даже разбивать сады, согласно ГОСТ выполняется крепление парапета, предотвращающего падения людей с высоты. Барьер безопасности должен быть достаточно высоким, чтобы обеспечивать безопасную эксплуатацию здания.
  • На неэксплуатируемые скатные крыши также выполняется монтаж кровельного ограждения. Однако, его основная функция – не защита от падения людей с высоты, а снегозадержание. Ограда, устанавливаемая вдоль кровельных свесов, помогает удержать от падения снежные массы, скапливающиеся на поверхности ската.

Обратите внимание! Кровельное же ограждение со снегозадержателем может иметь разнообразную конструкцию и расцветку. Чаще всего оно представляет собой сварную конструкцию из стальных труб или уголков, устанавливаемую вдоль края свеса. Благодаря аккуратному внешнему виду, барьерные конструкции делают эксплуатацию кровли здания более безопасной, но не портят ее внешний вид.

Функции ограждений

Современные строительные нормы четко регламентируют вид и высоту ограждений, которыми должна оборудоваться крыша в зависимости от ее вида, уклона скатов и этажности здания. Многие застройщики, пользуясь незнание заказчиков, экономят на обустройстве заградительного парапета. Однако, согласно ГОСТ сооружение даже нельзя вводить в эксплуатацию, если его кровля не оборудована ограждениями необходимой высоты. Ограждения кровли по СНиП выполняют следующие функции:

  1. Предотвращение стихийного схода снега с кровельных скатов. Барьеры, расположенные по краям свесов, задерживают или снижают скорость падения снега, соскальзывающего по скатам. Это помогает избежать травм при падении с крыши снега и наледи на голову человеку. Снегозадержательные конструкции оборудуются на скатных кровлях с углом наклона скатов от 15 градусов. Чем больше уклон, тем мощнее должны быть снегозадержатели.
  2. Обеспечение безопасности человека при эксплуатации, ремонте или обслуживании. Установка кровельного ограждения выполняется с целью предотвращения падения человека с крыши при ее обслуживании, чистке дымоходов, установки антенн, ремонте кровельного покрытия.
  3. Предотвращение стекание воды. Ограждение плоской кровли помимо барьерной функции предотвращает вытекание воды с ее поверхности, которое часто является причиной размытия отмостки и фундамента.
Читать еще:  Какой уклон должен быть у водостока?

Интересно, что металлическое ограждение кровли может выполнять не только унитарные функции по предотвращению падения с высоты при обслуживании, ремонте и эксплуатации конструкции, оно может являться декоративным элементом, улучшающим внешний вид здания.

Элементы заградительных конструкций

Устройство ограждений кровли зависит от вида и характера использования крыши, уклона скатов, количества этажей в здании, типа кровельного покрытия. Все параметры барьерных конструкций четко регламентируются ГОСТ и СНиП и наносятся на чертеж в проекте здания. Определенное влияние на количество и высоту парапета оказывают климатические условия, характерные для региона, в котором ведется строительство. Обычно в состав барьерных конструкций входят:

    Снегозадержатели. Устройства, устанавливаемые по низу кровельных свесов с целью задержания снежной массы на скатах крыши. По функциям они разделяются на снегорезы, которые разрезают снежный паст, соскальзывающий со ската, на тонкие пластины, снижая скорость его падения, и снегобарьеры – ограждения, полностью останавливающие сход снега. Эти устройства необходимо устанавливать на скатные крыши по их периметру или только в местах, где в опасной близости к свесу проходят люди.

Важно! Любые барьерные конструкции изготовляются из прочного, устойчивого к коррозии металла. Современные строительные нормы предусматривают обязательное испытание кровельного ограждения на прочность после выполнения монтажа. Кроме того, при проектировании важно учесть вес заграждений и оказываемую ими нагрузку на стропильный каркас, чтобы крыша не деформировалась под их весом.

Требования к заграждениям

Ограждение скатной кровли регламентируется ГОСТом, соблюдая все его требования можно сделать эксплуатацию сооружения намного проще и безопаснее. Высота ограждения кровли, расстояние между вертикальными опорами, расстояние от крыши до нижней планки парапета зависят от высотности здания, характера использования крыши и уклонов ската, поэтому эти параметры вычисляются индивидуально и оговариваются проектом. При обустройстве заграждений на крыше учитываются следующие требования безопасности:

  1. Заграждения крыши монтируются на зданиях высотой более 10 м, если уклон не превышает 12 градусов, и на зданиях менее 7 метров, если угол наклона скатов больше 12 градусов.
  2. Минимальная высота парапета для неэксплуатируемых кровель составляет 600 мм, а для эксплуатируемых – 1200-1500 мм в зависимости от высоты сооружения.
  3. Расстояние между вертикальными опорами парапета не должно превышать 120 см, хотя обычно этот показатель намного меньше для увеличения прочности конструкции.
  4. Расстояние от крыши до низа парапета не должно превышать 35 см.

Учтите, что для определения пригодности к эксплуатации проводится испытание ограждений кровли на прочность. Оно заключается в наложении в двух точках, расположенных на удалении 10 м или ближе друг от друга, накладывается горизонтальный груз 54 кгс на 2-3 минуты. После снятия груза производится оценка состояния конструкций, если они не деформировались, их можно безопасно эксплуатировать.

Особенности и монтаж ограждения кровли

Ограждение кровли является необходимым элементом для крыш. Данное сооружение строится в процессе возведения кровель для общественных и жилых зданий.

В данной статье речь пойдет о том, как сделать ограждения для разных типов кровель, какие существуют требования и почему оградительная система является одним из важнейших элементов крыши.

Особенности ограждений и крыш

Периодически крышу нужно проверять на наличие протечек и каких-либо повреждений.

Ограждение кровли считается одним из главных составляющих крыши, поэтому ему стоит уделить особое внимание.

Также по этой причине ограничители стараются делать качественно, они строятся вместе с крышей дома.

По нормам ГОСТа ограничения нужно делать, если высота постройки более 10 м, а наклон кровли более 12 градусов.

Помимо этого, защитное сооружение следует применять на балконах, лоджиях, галереях, а также на уличных площадках.

Дома могут отличаться конструкцией кровель, которые бывают плоскими и скатными.

Последний вид крыши делится на одно-, двух- и четырехскатный. Обычно такие кровли можно увидеть у коттеджей, дач и других загородных строений.

Также существует кровля по типу мансарды. Однако их особенность в наличии крутого уклона, поэтому ограничители на них поставить нельзя.

Кроме того, существует крыша многощипцового типа, она имеет множество скатов. На данном типе кровли тоже сложно сделать оградительную систему.

В России наиболее популярна обычная плоская кровля. Ее используют для возведения многоэтажных зданий, офисов и загородных домов.

Благодаря такому типу появляется дополнительная площадь, где можно гулять или отдыхать. По идее, данный вид крыши можно посчитать за лоджию.

Высота ограждения кровли в этом случае определяет и декоративную функцию.

Независимо от конструкции кровли делятся на два основных вида – эксплуатируемый и неэксплуатируемый.

Что касается ограничителей, то они изготовлены из бесполосных прокатов толщиной 4 мм. Помимо этого, используется арматура А1, уголок и полосы из металла.

В некоторых случаях может быть сделано заграждение трубчатого типа, покрашенное под цвет черепицы.

Многие изготовители выпускают ограничитель МеталлПрофиль. Одна из его особенностей в том, что ограничение оцинковано. Такой тип можно покрасить в любой цвет.

При этом производители включают в комплект различные детали для крепежа и инструкцию по установке.

Монтаж ограждения кровли необходим для того, чтобы обеспечить безопасность, т. к. ограничительная система может защитить людей от возможного падения.

Помимо этого, на ограниченной кровле проще вести ремонтные работы.

Ограждение эксплуатируемой кровли требуется для того, чтобы соблюсти общий закон: в России для сооружений выше пяти этажей обязательно нужны ограничители.

Если есть желание создать особый тип здания, то возведение ограждений поможет воплотить это.

Стандартная комплектация, конструкция ограждения и возможные материалы

Стандартный комплект металлических ограждений для кровли включает в себя стойки из профильного металла, а также перекладины, держатели и различные детали для крепежа (саморезы, гайки, болты и т. д.).

Обычное ограждение представляет собой конструкцию со стойками, подкосами и опорами. Кроме того, в ней присутствуют горизонтальные перекладины. Данная конструкция выглядит как стальная решетка, состоящая из стоек и перекладин.

Внизу стоек сделаны отгибы (лапки). Все это закрепляется при помощи болтов и шурупов. Именно для этого в лапках проделываются отверстия.

Однако система для ограничения может меняться, на это влияет конструкция крыши и ее материал.

Например, если ограждения применяются для фальцевой кровли, то используют крепежи, которые не нарушают целостность покрытия и хорошо его держат.

Но здесь важно помнить о сочетании разных типов металла. Если нужна установка системы с медным покрытием, то барьер будет из меди.

Тогда крепежные детали должны быть сделаны из материала, который не вступает в реакцию с медью.

Стандартная конструкция защиты несложная. Обычно она состоит из расположенных вертикально опор и перекладин, которые расположены горизонтально.

Все это жестко скрепляется между собой. Для опор чаще всего используют угол из стали, к низу его сгибают в треугольную форму.

Читать еще:  Ветровая доска фото на крыше

Затем горизонтальные перекладины прикрепляются к покрытию крыши. Вертикальные опоры нужны для того, чтобы принимать нагрузку, а диагональные — для укрепления всего сооружения.

При монтаже решетки необходимо провести выравнивание опор к плоскости наклона крыши. Положение нужно зафиксировать, используя болты.

Затем снизу листа кровли крепят брус, а на него устанавливают ограждение. Это можно сделать с использованием саморезов с цинковым покрытием. Желательно, чтобы на них были резиновые прокладки.

Также важно учитывать требуемые размеры оградительной системы. Высота опор в среднем должна быть 70 см, расстояние между опорами и карнизным краем – около 35 см, а расстояние между соседними опорами должно быть до 120 см.

Чаще всего перекладины для конструкции изготавливаются из трубы длиной 3 м. Они крепятся в отверстия для опор, где с помощью саморезов фиксируют балки.

Материал для решеток может быть разным. Иногда используют алюминий, сталь, покрытую цинком и т. д.

В некоторых случаях оградительную систему окрашивают в нужный оттенок, чаще всего он такой же, как и у покрытия крыши.

Есть возможность сделать противопожарную ограничительную систему для здания. Весьма популярен вариант со снегозадержателями.

В настоящее время производители систем ограждения изготавливают некоторые элементы из металла с покрытием порошка.

Благодаря такой защите можно сделать крышу более стойкой к погодным явлениям. Кроме того, такая система имеет привлекательный внешний вид, что позволяет дополнить архитектуру здания.

Еще можно выделить нержавеющую сталь. Она очень крепкая и хорошо выглядит. Если использовать в комплексе с этой сталью специальное стекло, то можно создать неповторимый дизайн для жилых строений.

Однако важно помнить, что заградительные решетки должны быть не только красивыми, но и эффективными.

Следует помнить, что в тех местах, где ограждение крепится к кровле, необходимо использовать особый герметик, чтобы защитить решетку от разрушений.

Чтобы увеличить безопасность, иногда делают специальные мостки, которые распределяют давление снега зимой.

Требования к конструкции и монтаж ограждения

При установке очень важно соблюдать требования ГОСТа и СНиПа. По правилам ограждающая система для здания является обязательной при высоте сооружения 10 м и его наклоне 12 градусов.

Еще ограждение крыши является необходимым, если дом имеет высоту более 7 м, а его наклон более 12 градусов.

Неважно, эксплуатационная крыша или нет — нужно ограждение для любой плоской кровли, а также для уличных площадок и т. д.

Если сооружение высотой 30 м, то система ограждений должна иметь высоту около 1,1 м. Если здание выше 30 м, то решетка должна быть более 1,2 м.

Не следует забывать о поручнях на ограждении – они должны быть всегда. Если кровля неэксплуатируемая, то высота здания никак не влияет на систему ограждений.

Еще нужно помнить о том, какие требования предъявляются к расстоянию между вертикальными и горизонтальными перекладинами решетки.

Между вертикальными составляющими расстояние должно быть не более 100 см, а между горизонтальными около 30 см.

Размеры конструкции подбирают с учетом высоты сооружения и вида кровли. Для установки решетки тоже есть свои требования.

Сначала делают разметку в местах крепежа опор. Затем их устанавливают на покрытии кровли, для этого используется болт и прокладки из резины.

После этого надо подогнать угловые опоры до нужного положения к кровельной поверхности.

Далее все это закрепляется на болты и проводится установка распорок. Потом в отверстия вставляются трубы и фиксируются при помощи саморезов.

Чтобы конструкция держалась хорошо, следует места крепления к крыше покрыть герметичным раствором от коррозии. Для того чтобы крепеж был более прочным, можно воспользоваться заглушками.

После окончания работ необходимо проверить устойчивость системы и узнать, все ли требования по размерам соблюдены. В идеале ограждение нужно испытать при давлении в 100 кг.

Иногда защитную конструкцию приваривают к кровле в некоторых местах. Чтобы обезопасить работников от возможных травм, монтаж нужно проводить в безветренную погоду и без осадков.

Неважно, на какую именно крышу была сделана система – для ограждения скатной кровли или фальца, конструкция является достаточно простой. Поэтому систему очень легко ремонтировать и заменять детали.

Однако это не отменяет того факта, что необходимо делать ограждения кровли согласно СНиП и ГОСТ.

Важно помнить, что монтаж нужно проводить только из деталей, для изготовления которых использовался высококачественный металлопрофиль.

При этом должны быть соблюдены нормы для защиты материала от порчи.

Кроме того, устанавливать систему должны только профессионалы, поскольку ограждение кровель перилами для защиты является очень важной частью постройки крыш.

Установка защиты на неэксплуатируемую и эксплуатируемую крышу

Сначала следует разобраться, что подразумевают под понятием «эксплуатируемая» и «неэксплуатируемая» кровля.

Первый тип предполагает частое проведение работ по очищению и периодический ремонт, а второй нет.

Как правило, эксплуатируемые крыши должны иметь специальные приспособления, чтобы по ним было удобно передвигаться и проводить монтаж кровли.

Из этого следует, что на ней должна быть установлена более надежная защитная система. Для выполнения такой конструкции на эксплуатируемой крыше есть свои требования.

Например, если сооружение высотой менее 30 м, то минимальное значение высоты решетки — 110 см. Если дом выше 30 м, то оградительная конструкция должна быть 120 см.

Если планируется установить парапетную конструкцию, то высоту решетки следует уменьшить на высоту парапетов.

Также следует помнить, что горизонтальные и вертикальные перекладины конструкции должны находиться на определенном расстоянии.

Промежуток между горизонтальными балками должен быть около 30 см, а между вертикальными – 10 см.

Кроме решетки ограждение может быть оборудовано с использованием навесного экрана, по требованиям ГОСТа.

Еще крыша, которая будет эксплуатироваться, должна иметь очень крепкое основание, на которое уложено ее покрытие.

Такое устройство кровли предполагает частое появление на ней людей и проведение работ. Данные правила также регламентированы ГОСТом.

Что касается крыши неэксплуатируемого типа, то здесь все проще. Поскольку на ней не предполагается частого проведения ремонта или работ по очищению от снега, то и оборудована она хуже.

Тем не менее, такая кровля тоже предполагает обслуживание, хоть и редкое. Поэтому защитные конструкции должны защищать только тех, кто ремонтирует крышу, а именно профессиональных работников.

Высоту защитных ограждений делают 60 см, на это не влияет высота жилых или общественных зданий.

Расстояние между горизонтальными балками решетки при этом не должно превышать 30 см. Все эти требования регламентированы ГОСТом и СНиПом.

По причине того, что такая крыша не предполагает частого осуществления на ней работ, то и основание кровли не должно быть жестким.

Однако ситуации могут быть разными, в некоторых случаях все-таки приходится подниматься на крышу. Для этого устанавливается ограждающая система.

Причем в нее входит не только решетка, но и мостки, трапы. Все эти сооружения помогают не только с комфортом передвигаться по крыше, но и распределять нагрузку веса работников.

Чтобы зимой на такой кровле было не менее безопасно, вместе с решеткой устанавливают задержатели для снега, лестницы для кровель, мостки и т. д.

Если нет ограждений на кровле, то она становится не безопасной для людей.

Читать еще:  Как построить крышу на баню?

Элементы безопасности кровли

Трубчатые снегозадержатели и элементы безопасности кровли.

Чтобы избежать снеговых масс, непроизвольно сходящих с крыш в зимний период, необходимо установить надежный трубчатый снегостопор (снегозадержатель). Установка снегоуловителей аналогична установке переходных трапов и ограждений крыши. Снегостопоры монтируются примерно на расстоянии 500-600 мм от карниза. Если длина кровельного ската больше 6000 мм, необходимо установление дополнительного ряда держателей снега. Кроме того, снегозадержатели размещаются над окнами крыши.

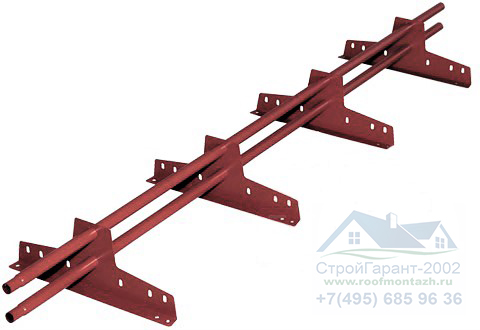

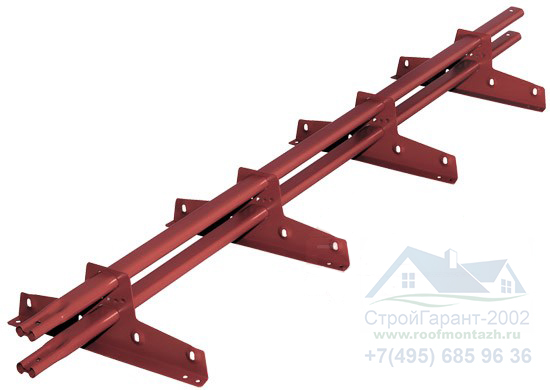

Снегозадержатели

СтройГарант-2002 предлагает изучить проблему схода лавин заранее, даже до того, как будет установлена крыша. Это связанно стем, что в том месте, где установлена структура снегозадерживающих элементов рекомендуется обеспечить подкрепление в виде дополнительной обрешетки под кровельным покрытием. Все это, а также вопрос о том, какие снегозадержатели лучше всего подходят для вашей крыши и где лучше всего их устанавливать, лучше обсудить с экспертами или с заказчиком, он укажет важные места.

Удержание снега может быть установлено на металлической кровле (чаще всего) с шагом 350 и 400 мм., и подходит для каждого профиля (снегозадержатели для металлочерепицы, снегозадержатели для фальцевой кровли, профнастила и пр.). Эта система чрезвычайно прочная и проста в установке. Поддерживает длины труб 3000 мм. Изготовлены из стали и оцинкованной стали. Кронштейны и крепление через кровлю герметизированы специальными прокладками. Трубы имеют толщину стенки 1,5-2 мм. и наружный диаметр 25 мм, 20*40 и 25*45 мм, что дает большую силу и эффективность системе для удержания снежного покрова.

Современные линии порошкового покрытия позволяют изготовить элемент безопасности в любом цвете в списках RAL, RR. Время изготовления составляет 2-3 дня!

АКЦИЯ.

Снегозадержатели (3 метра, 4 опоры, любой цвет) — 795 руб /компл.!

По требованиям Госстроя, построенный дом должен иметь систему безопасности кровли (конструкция кровли). К системам безопасности относятся: снегозадержатели (трубчатые снегозадержатели), кровельные мостики и ограждения, кровельные лестницы. Так , согласно СНиП 21-01-97, «п.8.11 в зданиях с уклоном кровли до 12% включительно, высотой до карниза или верха наружной стены (парапета) более 10 м, а также в зданиях с уклоном кровли свыше 12% и высотой до карниза более 7 м следует предусматривать ограждения на кровле в соответствии с ГОСТ 25772-83.» Системы безопасности кровли защищают кровельное покрытие от лишнего снега, дают возможность ухаживать за Вашей крышей, не подвергая себя опасности. Ограждения на кровле должно быть надежно и не портить внешний вид, что особенно важно. Монтаж снегозадержателей проводят квалифицированные сотрудники.

Снегозадержатели для кровли

снегозадержатели для натуральной черепицы, снегозадержатели для braas , универсальные снегозадержатели

Кровельные ограждения. Ограждение кровли.

Ограждающие элементы крыши необходимы для безопасного движения и эксплуатации во время работы. На уровне карниза, а именно на уровне мауэрлата производится установка кровельных ограждений. Данная конструкция должна быть непрерывна (стыковаться). Крепежные элементы крепятся через резиновую прокладку через лист крыши на линию обрешетки, либо крепятся на гребень фальцевой кровли на «зубцы» или пластину. Специальными болтами регулируем относительный угол крыши. Расстояние между опорами около 900-1000 мм и является фиксированным с горизонтальными трубами, вставленным в отверстия и закрепленные непосредственно на кронштейне. Соединительная секция ограждения типа «папа-мама» также фиксируются болтами.

Отверстия горизонтальных труб (перемычек) заглушены полиэтиленовыми заглушками. В конце установки точки соединения уплотнений герметизируются.

Кровельное ограждение универскальное Эконом

Кровельное ограждение Элит универсальное

Ограждение для кровли Престиж универсальное

Ограждение на фальцевую кровлю

Ограждение для фальцевой кровли

гарантия на монтаж кровельных

от СтройГарат-2002 — 5 лет.

Перила к кровельному мостику PRESTIGE

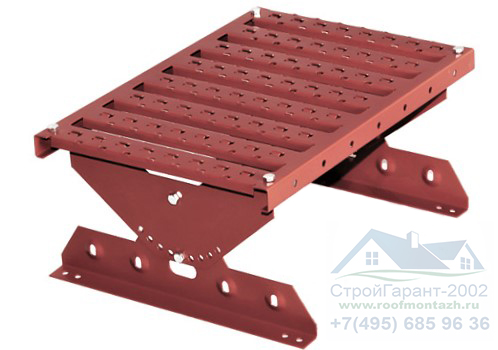

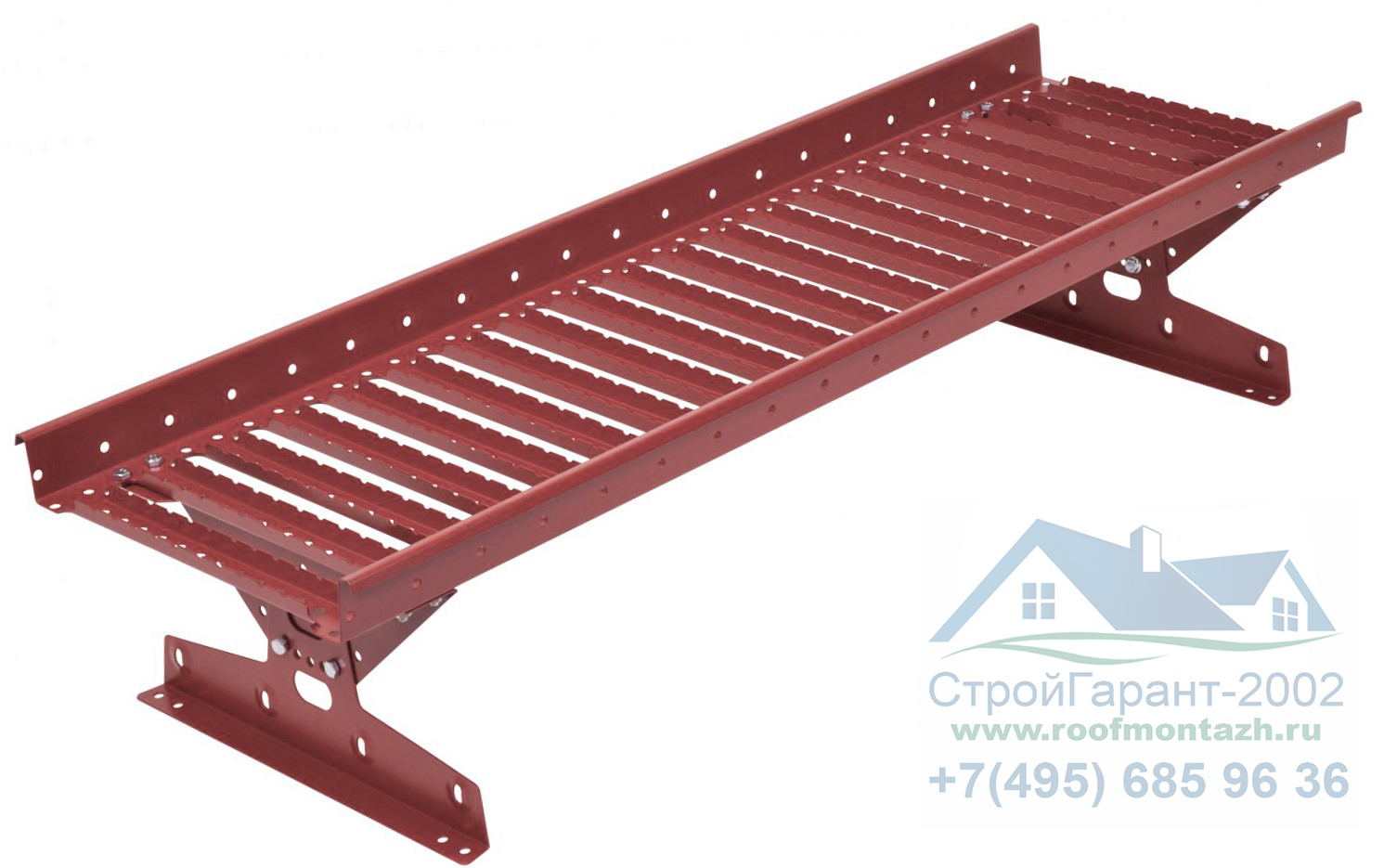

Переходные мостики

Кровля, какая бы она не была требует обслуживания. Добраться к телевизионной антенне, поправить флюрарку на трубе. Чтобы передвигаться по кровле и не поскользнуться — устанавливаются и применяются переходные мосты (переходные трапы, кровельные мостики). Переходные мосты (кровельные трапы) обеспечивают безопасное движение вдоль крыши, либо при наличии коротких трапов, в виде ступеней, подниматься вверх. Также предотвращают снежный ком снега, как снегозадержатели. Основание мостика (само полотно) рефлённое и с гребнями для более крепкой сцепке с обувью, а также с просветами для прохождения снега. Кровельные мостики отличаются надежностью и простотой установки. Также стоит отметить, что:

  • может удлиняться с помощью соединительных элементов
  • крепежные элементы находятся в канавках и не мешают движению на мосту
  • можно регулировать градус наклона под наклон кровли (до 50 °) относительно крыши, которая производится путем выбора соответствующих отверстий в нижнем и верхнем плечах и креплениях винтами
1 1 1

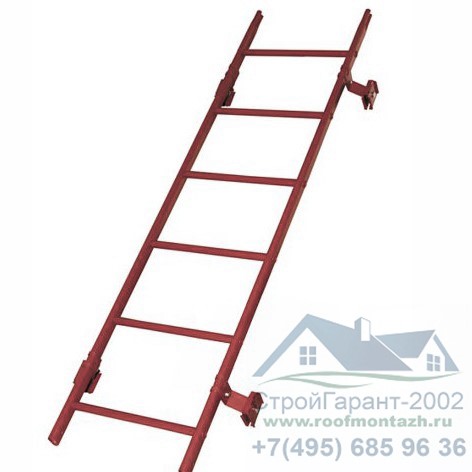

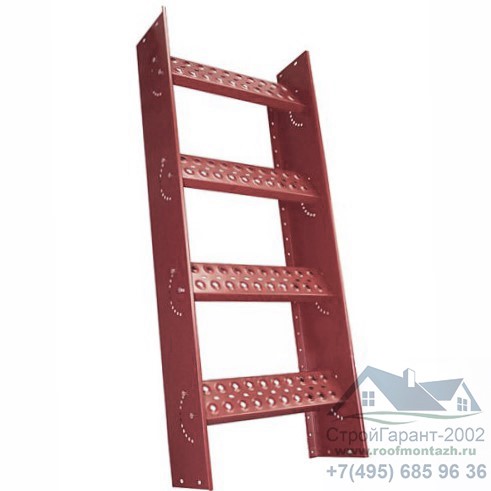

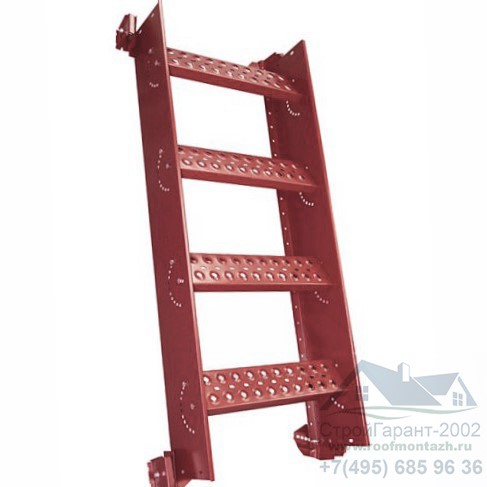

Элементы безопасности кровли сложно представить без кровельных лестниц. Лестницы на скат используются для безопасного передвижения вверх и вниз по скату кровли, например, для того чтобы добраться от пристенной лестницы или кровельного люка до печной трубы, вентиляционных труб, антенны, а также для проведения работ по обслуживанию кровли. Ведь при перемещении по кровле, градус которой весьма крут, только кровельная скатная лестница поможет справиться с пролемой доступа и перемещения по кровле. Также не стоит забывать о пристенных лестницах со специальными экранами (как их называют пожарными лестницами и лестницами эвакуации с экраном). Пристенные лестницы, скатные кровельные лестницы, а также другие элементы безопасности кровли, вы можете преобрести в компании СтройГарант-2002.

Испытание лестницы на крыше. Лестницы на кровле устанавливаются с помощью специальных креплений (телескопических на стене, обычных, через прокладку, на кровле-скате). Крепления располагаются на ступенях лестницы и фиксируются болтами, а затем завинчиваются винтами, прикрепленными болтами к нижней части металлической основы. Опора крепится на кровлю через спец прокладки мдф-резины, т.е. герметизирована. По длине ската, лестница собирается в секции, верхняя часть закреплена специальными кронштейнами на гребне. Дополнительные части отрезаны от верхнего края, поэтому рекомендуется использовать металлический инструмент. Если необходимо отрезать часть лестницы, точка пересечения должна быть определена заранее, когда лестница все еще разобрана.

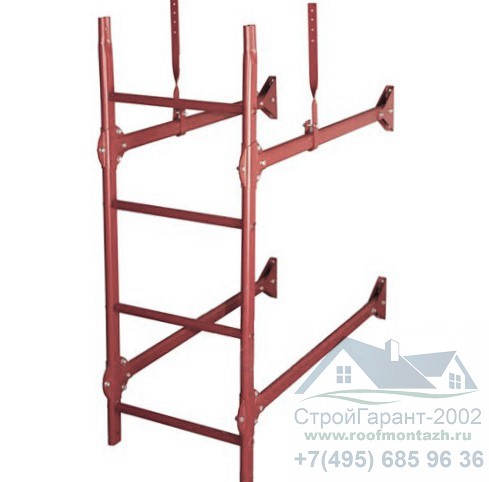

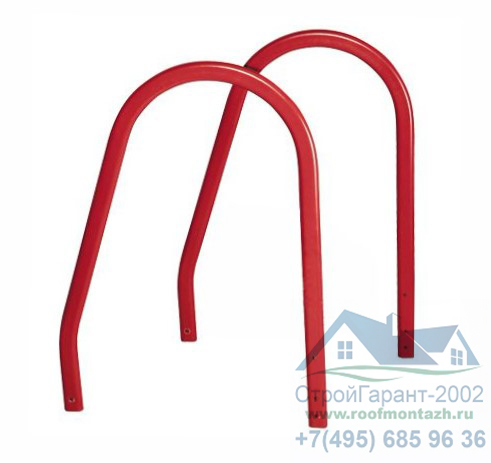

Конструкция лестницы на стене начинается с крепления перил или поручней. Два фиксатора прикреплены к полкам лестницы крыши и к краю поручня. Затем настенные кронштейны с зажимами располагаются на лестничной лестнице под верхней и нижней ступеньками, скрепляя их болтами. При необходимости длина поручней, настенных кронштейнов или лестничных деталей может быть уменьшена. Анкеры рычагов прикреплены к стене (в зависимости от типа стены, не входящей в комплект). После этого поручни располагаются в верхней части лестницы и прикручиваются вместе. Края крыши рельсов постоянно затягиваются. В картотеке или стропилах верхняя пара настенного кронштейна шарнирно закреплена.

Испытание кровельной лестницы .

Монтаж кровельных ограждений


Установка ограждений на кровлю необходимо осуществлять, соблюдая технику безопасности работы на высоте, специалистами, прошедшими бучение и имеющие допуски. На каждом из видов кровли имеются свои ньюансы при монтаже кровельных ограждений.

При устройстве ограждений на кровлю из профнастила (профлиста) необходимо непосредственное попадание обоих креплений опоры (нижней и верхней) в обрешетку кровли. Часто встречаются кровли из профлиста с обрешеткой в виде двутавра, расстояние между которыми 1000-1200 мм. В этом случае необходимо предусмотреть дополнительный ряд обрешетки из доски 25*150 по всей длине (по оси) крепления. Либо стойки ограждения крепятся к верхнему «гребню» волны профнастила через специальный трапецевидный переходник.
