Крыша Судейкина – проект прошлого века в исполнении пользователей FORUMHOUSE

Чем отличается крыша Судейкина от традиционных вариантов. В чем преимущества оригинального проекта. Технология и нюансы

Обустройство мансарды вместо холодного чердака дает возможность увеличить полезную площадь, сэкономив на возведении полноценного второго этажа. Даже с учетом некоторой ограниченности пространства, обусловленной конструктивом обычных кровельных систем, в мансарде достаточно места для небольшой спальни или гостевой. Чтобы вместо скатов были полноценные стены и максимум места, используют купольную конструкцию кровли-восьмигранника, спроектированную еще в начале прошлого века. Пользователи FORUMHOUSE убедились в жизнеспособности оригинальной крыши, созданной архитектором Судейкиным.

Содержание

  • Проект из прошлого
  • Реализация в настоящем
  • Нюансы технологии
  • Оптимальные кровельные материалы

Проект из прошлого

Талантливый русский архитектор Григорий Михайлович Судейкин предложил немало интересных проектов для загородного частного строительства. В начале прошлого столетия им были изданы несколько альбомов с точными расчетами и чертежами, по которым работают и до сих пор. Самым известным из его детищ стала крыша, называемая по фамилии создателя – крыша Судейкина. От других кровельных систем она отличается не только количеством и формой скатов, но и устройством. Крыша состоит из восьми треугольников, четыре из которых соединяются острием вверх, а четыре — острием вниз. Каркас собирается из брусьев и в исходном варианте опирается на несущий центральный столб, отсутствует стропильная система в обычном понимании. Чтобы крыша гармонировала со стенами, оптимальное соотношение высоты стен к длине – 75/100% (3/4).

Проект предназначен для домов квадратной формы и позволяет на 90% использовать мансардное помещение, которое получается светлым благодаря окнам, расположенным во фронтонах. В своем альбоме Судейкин составил сравнительную таблицу, доказывающую, что при устройстве его крыши получается наибольший размер мансарды и требуется наименьшее количество кровельного материала. Кроме практической составляющей немаловажна и декоративность этой необычной конструкции – она украшает квадратные дома, позволяя отойти от штампов.

Реализация в настоящем

Несмотря на то, что массового распространения ни в свое время, ни позже проект не получил, о нем не забывают, под Ростовом-на-Дону построен целый поселок с подобными кровлями.

Да и наши форумчане всерьез заинтересовались плюсами конструкции и принялись за воплощение. Приглянулась крыша как владельцам деревянных домов – каркасников, срубов и брусовых, так и хозяевам каменных коттеджей, сложенных из различных блоков. Конструктив позволяет получить холодный вентилируемый чердак и большую мансарду, что и привлекает в первую очередь. У автора и кровельная система, и фронтоны были выполнены из дерева. Сегодня востребованы и каменные фронтоны, все зависит от типа дома и возможностей владельцев.

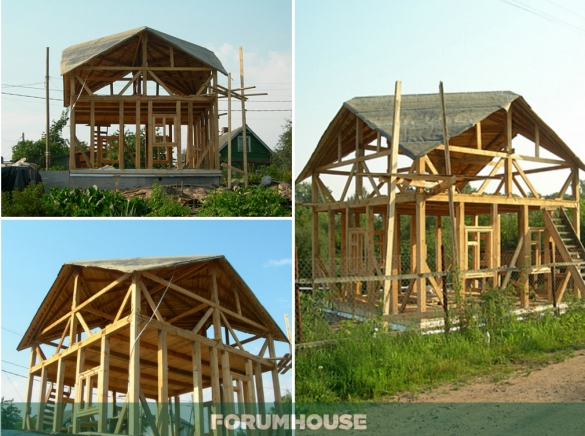

Мы строим дом 6×6 метров, в дальнейшем планируем пристроить с одной из сторон закрытую веранду, и ее крышу использовать, как балкон.

Что касается центрального столба, возможность отказаться от него рассматривал сам автор, при условии усиления соединений тросами. Современные специалисты рассчитали, что можно убрать столб, если поднять центральную часть и дополнительно укрепить балки. Это подтверждают и форумчане.

Не поленился, сделал макет из бруска 20×20 мм – центральная стойка не нужна! Правда, несколько увеличил высоту верхнего яруса – чтобы не прощёлкнулся под снегом. Вообще эта зима внесла коррективы в то, что я собираюсь строить.

Крыши Судейкина видел под Питером в детстве в местах еще дореволюционного дачного строительства. В конце 60-х годов смотрелись отлично, видно было, что эти крыши не ремонтировались с тех самых времен. Крыты были чем-то мелкоштучным, возможно даже черепицей. Такая крыша дает большую площадь мансарды, но актуальна, как мне кажется, только для квадратного дома. При надлежащем расчете можно отказаться от центральной стойки. Получим большой объем – мансарду, что для дачного дома может быть плюсом.

Некоторые выбирают такую крышу не из-за большого мансардного помещения, а чтобы отойти от типовых вариантов в четыре ската, как пользователь портала Radogast.

Начал крышу Судейкина и я делать, дом размерами 8600х8600 мм. Сечение дома – квадрат, форма крыши мне нравится больше других. Крыша будет неутеплённая, угол наклона верхней части -14⁰, нижней — 33⁰. Центральный столб высотой 280 см, делаю то, что мне нравится.

Технология

Стандартный алгоритм сборки кровельной системы по проекту Судейкина с деревянными фронтонами состоит из следующих этапов:

  • по углам коробки монтируются 4 вертикальных (коротких) опорных стойки (одинакового размера);
  • сверху стоек выполняется обвязка из брусьев с образованием квадрата;
  • к середине каждого бруса горизонтальной обвязки крепится вертикальная стойка (еще 4 штуки одинакового размера);
  • крепят наклонные брусья, объединяющие вертикальные стойки и горизонтальную обвязку (над стойками) во фронтоны;
  • посредине монтируют опорную балку, ее размер зависит от габаритов здания и желаемого наклона скатов;
  • от вершин фронтонов прокладывают бруски к опорному столбу, чтобы край выступал на ширину карниза;
  • выполняют горизонтальную обвязку фронтонов брусом;
  • сверху выполняют обрешетку.

Когда крыша такой конструкции изначально закладывается в проект каменного дома, фронтоны выкладывают из стенового материала. Под мауэрлат заливается армопояс, балку к фронтонам крепят на шпильки, между камнем и деревом обязательно прокладывают гидроизоляцию. Так сделал kollega.

По всему периметру фронтонов залит армопояс со шпильками d 12 мм. Через прокладку из рубероида уложен и прикручен мауэрлат. Балками 100х100 мм связали вершины 4-х фронтонов, получился квадрат (почти). Посередине поставили опорный столб 150х150 мм. Внизу он опирается на армопояс между 1 этажом и мансардой. Связали опорный столб с балками, уложили балки чердака 200х50 мм, приколотив две из них к опорному столбу. Между балками – 59 см для удобства укладки утеплителя. Установили 4 стропилины: от вершины столба к вершинам фронтонов; установили остальные стропила.

Кровельные материалы

Судейкин рассчитывал кровлю под оцинкованное железо, но сегодня гораздо более внушительный выбор покрытий. Бытует мнение, что для этой крыши больше подойдут мелкоштучные материалы или мягкая черепица, так как листовые разновидности придется сильно резать. Конечно, по декоративности вариации мягкой черепицы выигрывают у листовых материалов, но их цена для многих неподъемна. Как показала практика, купольную восьмигранную крышу можно смело крыть ондулином, металлочерепицей и даже металлопрофилем. Если правильно посчитать необходимое количество, используя как онлайн-калькуляторы, так и редакторы, в которых можно прорисовать раскладку, реально обойтись практически без отходов. Это тоже проверено и доказано нашими форумчанами.

Встречал высказывания, что отходов металлочерепицы на такой крыше очень много. Вот на фотографии ВСЕ отходы с моей крыши. Ширину кусков можно понять из шага волн черепицы. Шатровая и четырехщипцовая крыши в этом смысле не конкуренты. Единственно, расчет количества материалов продавцам доверять нельзя. У них метров на 30-40 больше получалось. И саморезов надо примерно на треть больше, чем они по нормативам считают.

Я сделал себе такую крышу. Крыл ондулином, особых сложностей не возникло, результат – на фото.

Я делал ондулином нижегородским, кроил по месту, треугольный остаток у меня уходил, как правило, в то же самое место другого ската крыши, обрезков осталось мало, самое сложное было рассчитать нужное количество листов, рассчитал 42 листа, купил на всякий случай 44, потратил 41 лист. Пилил цепной пилой.

На крышу – коричневый ондулин, точнее, ондуру, все очень бюджетно, решили вразбежку класть, чтобы сплошного шва не было. Цветовая палитра ондулина и ондуры немного отличается, мне больше понравились оттенки ондуры. Я разложила 1 верхнюю и 1 нижнюю части крыши, а сверху – ондулин, учитывая нахлесты, строитель сказал начинать крой с центра. От того, что класть решили вразбежку, количество листов не изменилось. У меня осталось лишних 4 листа ондулина, которые я как раз взяла «на всякий пожарный».

Крыша Судейкина, отделанная мягкой черепицей у форумчанина kukan.

Вывод

Кроме прироста площади мансарды и оригинального внешнего вида, удобно, что с этих крыш снег сходит, не задерживаясь. Что касается стоков, монтируются воронки по углам свесов и желоба, в которые и собирается вода со всех скатов. Воспользоваться ли проектом прошлого века, до сих пор не утратившим актуальности, решайте сами. Но те, кто уже сделал себе эту необычную крышу, довольны результатом и не жалеют, что отступили от стандартов.

Читать еще:  Кровельная сталь с полимерным покрытием

Более полную информацию по оригинальным кровельным системам можно найти в теме на форуме по крышам Судейкина. Определиться с подходящими материалами для опор и перекрытий поможет статья о деревянных балках. Про интересный кровельный материал, который можно применить и для купольной крыши, рассказывается в материале о сланцевой кровле. Видео об утеплении мансарды научит, как сделать помещение достаточно теплым.

Устройство крыши Судейкина: преимущества и недостатки

Крыша придает оригинальность и стиль загородного дома. Независимо от сложности конструкции можно воплотить в жизнь любое дизайнерское решение использовав при этом любые строительные материалы, цветовые палитры и стилистические направления. Например, крыша Судейкина считается привлекательным и практичным решением для устройства кровли. В этой статье мы расскажем, что такое крыша Судейкина, а также рассмотрим ее конструктивные особенности и недостатки.

Преимущества и недостатки конструкции

Проект крыши Судейкина смотрится стильно и необычно, основная особенность конструкции — наличие сложных углов, монтаж выполняется исключительно на доме, форма которого имеет неправильный квадрат. На фото можно увидеть крышу Судейкина

Для информации! Согласно технической документации, в доме прямоугольной формы, можно выполнить монтаж крыши Судейкина. Для выполнения правильного процесса следует выполнить расчет нагрузки несущей способности балок.

Преимущества кровельной конструкции заключаются в:

  • высоте кровли, которая позволяет значительно увеличить чердачное помещение;
  • чердачном помещении, которое может выполнять функцию кладовой и полноценной жилой комнаты, главное выполнить качественную теплоизоляцию;
  • высоком уровне теплоемкости, который достигается благодаря наличию вентиляционной прослойки над мансардой;
  • отсутствии карманов, способных задерживать снег и влагу на поверхности крыши;
  • исключении необходимости установки сложной системы освещения;
  • самоочищении крыши, такой эффект достигается благодаря наличию наклона на конструкции;
  • затратах небольшого количества строительных материалов.

Как и у любой конструкции Судейкина крыша имеет свои недостатки. Основной минус данной кровельной системы — сложный расчет кровли и площади по всей плоскости.

Для информации! Чаще всего сложности в расчетах возникают при строительстве домов по индивидуальному и сложного с инженерной точки зрения проекту.

Из недостатков конструкции следует отметить:

  • сложность выбора строительных материалов, все доски имеют стандартную длину;
  • большую часть конструктивных элементов необходимо выполнять своими руками;
  • наличие углов и переходов дают большой расход строительных материалов;
  • монтаж водосточной системы необходимо выполнять с профессиональным инженером, с его помощью вы подберете трубы нужного диаметра и рассчитаете все дополнительные элементы;
  • при установке кровли необходимо использовать большое количество желобов, больше чем на двухскатный тип кровли;
  • расчет и проектирование несущих элементов кровли требуют профессионального выполнения.

Для информации! Снизить количество отходов строительных материалов поможет использование деревянного перекрытия или профнастила

Монтирование кровельной конструкции выполняется согласно инженерного справочника “Альбом проектов” 16-го года выпуска, где доступно и последовательно прописан весь процесс и устройство кровельной системы. На фото представлен фрагмент из “Альбома проектов”

Устройство кровельной системы Судейкина

Монтаж кровельного и изоляционного материала выполняется по такому же принципу, как для двухскатной либо односкатной крыши. Единственное отличие укладки конструкции является соблюдение треугольной формы крыши Судейкина. Для устройства и возведения кровельной системы необходимо:

  • на углах здания зафиксировать 4 стойки одинаковой длины;
  • обвязать брусья по верхним точкам шипов для получения квадратной формы;
  • найти середину каждой стены конструкции;
  • в центре стен закрепить 4 одинаковые вертикальные стойки;
  • для образования фронтонов необходимо выполнить обвязку брусьев под наклоном;
  • закрепить центральную стойку, ее высота должна быть больше фронтонов;
  • брусья, которые соединяются в центральной части стойки, фиксируют с обязательным выступом на ширину свеса карниза здания;
  • для дополнительной прочности и укрепления кровельной системы в центре стен фиксируют 4 горизонтальных бруса.

Как выполнить устройство крыши строений можно узнать из видеоролика

Для информации! В справочнике Г.Судейкина есть подробное описание техники соединения брусьев, однако, использование современных строительных скоб позволяют упростить данный процесс.

Стропильная система

Отличие стропильной системы у Судейкина заключается в возможности обустройства чердачного помещения в жилое. Данная стропильная система является самой прочной и безопасной, а за счет простоты в обслуживании нет необходимости в очистке крыши от снега либо наледи. Благодаря наличию фронтона в чердачном помещении устанавливается окно за счет чего решается вопрос об освещении чердачного помещения. Дополнительное наличие оконных проемов позволяет значительно сэкономить на установке уличных фонарей, т.к. чаще всего приборы освещения фиксируются непосредственно на поверхности крыши. Устройство крыши по методу Г.Судейкина позволяет создать большое и просторное помещение без перегородок и стен. Узнать более подробно о верхней части стропильной системы по методу Судейкина можно из видеоролика

Подбор кровельного материала

Современный строительный рынок позволяет подобрать материал для воплощения даже самых сложных дизайнерских и конструктивных решений. Однако, не каждое изделие может быть использовано в устройстве кровли Судейкина. Специалисты рекомендуют использовать мелкоячеистые изделия

  • керамическая черепица;
  • битумное изделие;
  • традиционная черепица.

Стоит отметить, выбор черепицы значительно уменьшает количество отходов и снижает затратную часть возводимой конструкции.

Для информации! Изначально, Григорий Судейкин предполагал использовать железо в качестве кровельного материала, поэтому оцинкованное железо будет прекрасным выбором.

А вот, выбор современной черепицы является неприемлемым вариантом, т.к. в процессе монтирования крыши изделие достаточно легко разрезать на треугольные строительные элементы и в процессе резки черепицы всегда образуется большое количество отходов, что увеличивает расходную часть строительства. Избежать большого количества отходов материалов позволит грамотное составление и расчет проектной документации.

Помните, грамотное выполнение всех строительных процессов, подбор качественных материалов и грамотное составление проекта дома позволит выполнить эффективную кровлю с просторным и удобным мансардным помещением.

Читать еще:  Гибкая черепица или металлочерепица что лучше

Крыша Судейкина – история создания, достоинства и недостатки конструкции

Современное гражданское строительство удивляет разнообразием архитектурных форм и решений, которое вызвано не в последнюю очередь появление более совершенных, технологичных строительных материалов. Однако, в большинстве случаев в выборе конструкции кровли застройщики руководствуются соображениями практичности, учитывая при этом климатические условия в регионе строительства и характер использования дома.

Лидером по функциональности и экономичности среди кровель по праву считается крыша Судейкина, которая позволяет более эффективно использовать подкровельное пространство, а также обладает высокой несущей способностью.

История возникновения и конструкция

В 1914 году знаменитый русский архитектор Григорий Михайлович Судейкин выпустил собственную книгу, которая называется «Альбом проектов зимних дач, изб, особняков». Это издание стало настоящим учебником, да и просто настольной книгой для многих поколений проектировщиков, архитекторов и дизайнеров. В ней можно было почерпнуть множество интересных идей и конструктивных решений, но более всего внимания привлекла оригинальная конструкция крыши.

Обратите внимание! Крышей архитектора Судейкина называют оригинальную, разработанную российским архитектором конструкцию кровлю в виде восьмигранного купола, которая не имеет традиционной стропильной системы.

Особенностью кровли Судейкина является отсутствие традиционной стропильной системы. Ее каркасом является стоечно-балочная конструкция, опирающаяся на центральный столб-стойку. Таким образом, крыша состоит из 8 треугольников, четыре из которых стыкуются острием вниз, а остальные острием вверх.

Особенности конструкции

Получив в наследство наработки архитектора Судейкина, современные проектировщики с помощью компьютерной техники смогли рассчитать конструкцию придуманной им купольной шестигранной крыши без центральной стойки. Благодаря этому удается использовать подкровельное пространство для организации жилой мансарды практически полностью. Однако и классическое исполнение крыши Судейкина остается актуальным из-за оригинального внешнего вида, ее основными особенностями считают:

  • Крыша архитектора Судейкина больше предназначена для перекрытия домов и других строений квадратной формы. Опытные мастера считают, что возможно использовать ее, даже если сооружение прямоугольное, но тогда для создания проекта потребуются сложные расчёты.
  • Оптимальная пропорция высота стен к высоте дома, которая гармонично сочетается с такой конструкцией крыши составляет 75 к 100% или 3/4.

Интересно, что Судейкин не только создал проект оригинальной кровли нетипичной формы, но и доказал, что конструкция такого типа позволяет максимально полно использовать помещение мансарды, при этом на ее обустройство требуется меньше на 25% кровельного материала, чем для строительства двухскатных аналогов.

Достоинства

Как доказал более 100 лет назад сам создатель, крыша Судейкина не просто оригинальнее и эстетичнее традиционных скатных кровель, она дешевле при монтаже и практичнее в эксплуатации, чем аналоги. Наверное, благодаря этому, проект, созданный более века назад не предан забвению, а активно используется в современном строительстве. Достоинствами конструкции крыши, разработанной русским архитектором, считаются:

  1. Максимальное использование подкровельного пространства. За счет высоты конструкции и отсутствия несущих опор, разделяющих помещение кровля Судейкина позволяет использовать подкровельное пространство на 90% или более. Благодаря этому помещение под крышей можно использовать как дополнительную жилую комнату.
  2. Воздушная прослойка над мансардным помещением. Купольная форма кровли создает воздушную прослойку, дополнительно изолирующую отапливаемую мансарду.
  3. Естественный отток воды и сход снега. Форма скатов без ендов или разжелобков не создает снежные карманы и застои воды, поэтому крыша не нуждается в механическом очищении.
  4. Отсутствие необходимости в сложной системе водоотведения. Вода со скатов попадает прямо в водосточные воронки без желобов.
  5. Экономичный расход кровельных материалов.

Учтите, что еще одним доводом «за» считается большая площадь фронтонов, которая позволяет организовать естественное освещение за счет вертикального остекления. Это немаловажный фактор, ведь мансардные окна, монтируемые прямо в скат, стоят в разы дороже.

Недостатки

Надо признать, что конструкция, разработанная Судейкиным, не получила массового распространения ни среди современников, ни в наше время. Это объясняется особенностями крыши такого типа и тем, что технология известна в основном лишь узким специалистам. Те, кто хочет использовать ее для строительства дома, сталкиваются со следующими трудностями:

  • Она больше подходит для перекрытия домов квадратной формы, при том, что это наименее популярная форма жилых сооружений в российской архитектуре.
  • Элементы для строительства не производятся массово, так как все они рассчитываются индивидуально.
  • Подходят не все кровельные материалы. Если использовать как покрытие листовой металл, то при раскрое останется много обрезков. Лучше применить для перекрытия Ондулин-компакт, Ондувиллу или битумную черепицу.

Профессиональные кровельщики считают самым главным недостатком то, что для ее строительства невозможно пользоваться типовым проектом, а также то, что, как правило, у исполнителей мало опыта по монтажу крыши Судейкина.

Видео-инструкция

Крыша Судейкина — фото, расчет

История возникновения и конструкция

В 1914 году знаменитый русский архитектор Григорий Михайлович Судейкин выпустил собственную книгу, которая называется «Альбом проектов зимних дач, изб, особняков». Это издание стало настоящим учебником, да и просто настольной книгой для многих поколений проектировщиков, архитекторов и дизайнеров. В ней можно было почерпнуть множество интересных идей и конструктивных решений, но более всего внимания привлекла оригинальная конструкция крыши.

Обратите внимание! Крышей архитектора Судейкина называют оригинальную, разработанную российским архитектором конструкцию кровлю в виде восьмигранного купола, которая не имеет традиционной стропильной системы.

Особенностью кровли Судейкина является отсутствие традиционной стропильной системы. Ее каркасом является стоечно-балочная конструкция, опирающаяся на центральный столб-стойку. Таким образом, крыша состоит из 8 треугольников, четыре из которых стыкуются острием вниз, а остальные острием вверх.

Фрагмент справочника «Альбом проектов зимних дач, изб и особняков» 1914 года

Оригинальный проект кровли Судейкина

Плюсы и минусы конструкции

Кровли, возведенные по проекту Судейкина, смотрятся очень стильно и необычно. Интересная их особенность состоит в том, что несмотря на сложные углы и оригинальность конструкции, монтажные работы проводятся непосредственно на доме, построенном в форме правильного квадрата. Согласно с теорией, на прямоугольных домах крыша Судейкина также может возводиться. Но на практике это сделать проблематично с учетом всей сложности просчета несущей способности балок. В таких домах необходимо будет дополнительно делать специальные ендовы, проектируя их самостоятельно.

Преимущества крыш по проекту русского архитектора Судейкина следующие:

  • Значительная высота кровли позволяет увеличить чердачное пространство.
  • Можно получить не только вместительный чердак, но и полноценную жилую комнату, которая ничем не будет уступать другим помещениям дома.
  • Над мансардой получится прослойка для вентиляции, благодаря которой возрастет теплоемкость помещения, что может стать большим плюсом в случае возникновения чрезвычайной ситуации.
  • Отсутствие карманов на кровле — на ней не смогут скапливаться снег и влага.
  • Большие фронтоны избавляют от необходимости устанавливать сложное освещение.
  • Значительный уклон крыши способствует ее естественной очистке.
  • Несмотря на значительный внешний объем, на постройку такой крыши понадобится значительно меньше строительных материалов, чем для обычной мансарды для дома с аналогичной площадью.

Почему же крыша, обладающая многочисленными достоинствами, не сохранила популярность до наших дней? Причины этого скрываются в ряде недостатков рассматриваемой конструкции:

  • Сложности при расчетах кровли для определенной площади.
  • Большинство элементов необходимо делать собственными руками, ведь у досок нестандартная длина.
  • Большое количество поворотов и углов ведет к увеличению расхода стройматериалов. Необходимо понимать, что последние придется подрезать. В этом случае лучше отказаться от шифера и металлочерепицы, остановив выбор на профнастиле или деревянных перекрытиях, для которых применяются специальные балки с укреплениями.
  • Еще одной проблемой может стать монтаж водосточной системы. Понадобится консультация опытного инженера для выбора необходимого диаметра труб.
  • Для получения крыши Судейкина правильной формы придется использовать намного больше желобов, чем для обычной двускатной кровли.
Читать еще:  Минимальная высота парапета на плоской кровле

Классический вариант традиционно возводят, ориентируясь на данные инженерного справочника 1916 г., носящего название «Альбом проектов». В этой книге предоставлена практическая информация и рекомендации от ведущих специалистов того времени, не потерявшие своей значимости в наши дни.

Наследие русского архитектора Судейкина

Григорий Судейкин — выдающийся русский архитектор создал немало планировок для частной застройки загородного типа. Его работы с чертежами и расчетами применяются и по сей день, но особую славу архитектору принес проект крыши, названной в честь своего творца.

Отличительными особенности этого проекта были не только формы скатов и их количество, но и конструктив. Состав крыши включает в себя восемь треугольников, половина которых расположена углом вверх, а другая половина — углом вниз.

В данной конструкции отсутствует стандартная стропильная система. Сборка основания производится из брусьев, которые опираются на центральный столб. Важно учитывать, что для лучшего зрительного сочетания крыши со стенами стоит использовать оптимальное соотношение высоты стен к их длине, например ¾.

Данная кровельная система не предназначена для домов сложной формы, строение должно быть выполнено в форме квадрата. Допускается прямоугольная форма, но изготовление крыши в этом случае усложняется.

Выбор данной схемы позволяет с максимальной выгодой использовать мансардное помещение, а установка во фронтах окон сделает помещение светлым и пригодным для жилья. Сам автор данного проекта отмечал, что устройство его крыши позволяет получить наибольший размер мансарды, при расходовании наименьшего количества материала.

В декоративном плане крыша Судейкина не отстает от практической составляющей. Она прекрасно украшает дома квадратной формы, позволяя оторваться от стереотипов.

Особенности крыши Судейкина

Проект Судейкина отличается наличием большого количества различных практических преимуществ. Многие архитекторы выделяют несколько главных особенностей. К ним относятся следующие технические характеристики:

  • Можно максимально использовать пространство всего чердака, соорудив помещение, подходящее для жилья. Это обеспечивается за счет удобной высотой кровли;
  • Компактный чердак, располагающийся над мансардой, образует вентиляционную прослойку, которая заметно увеличивает эффективность теплоизоляционных свойств дома;
  • Проблема освещенности мансардного помещения решается с помощью четырех огромных фронтонных окон, являющихся наиболее оптимальным вариантом в данном случае;
  • На крыше не накапливается влага, а также не образуются снежные мешки, потому что на ней отсутствуют «карманы» ендова;
  • Достаточно большой угол крутизны монтированной кровли Судейкина позволяет обеспечить беспрепятственный и постоянный отвод атмосферных осадков. При этом не понадобится сооружать специальную систему водоотведения. Таким образом, можно существенно сэкономить денежные средства при приобретении всех необходимых строительных материалов.

Фото дома с крышей Судейкина

Не смотря на наличие множества преимуществ, следует отметить, что крыша Судейкина не обрела огромной популярности и не стала столь востребованной.

Это объясняется тем, что у данной конструкции имеется перечень недостатков, препятствующих ее широкому признанию. Ними являются следующие минусы:

  • Необходимость в покупке кровельного материала, который будет отвечать установленным требованиям;
  • В каждом случае для кровли следует выполнять индивидуальный профессиональный расчет;
  • Преимущественное количество деталей не производятся в нужном объеме, поэтому приходится тратить много времени на подготовительные работы.

Достоинства и недостатки крыши Судейкина

Кровля, построенная таким образом, смотрится чрезвычайно стильно и интересно. Главной особенностью является то, что, несмотря на оригинальную конструкцию и сложность углов, монтаж кровли осуществляется только на доме, у которого форма имеет вид правильного квадрата. Теория утверждает, что на прямоугольном доме тоже можно соорудить крышу Судейкина, но на практике это очень сложно и трудоемко, особенно если учесть всю сложность просчета несущей способности балок. При прямоугольном строении дома необходимо будет делать специальные ендовы, проектируя их на свое усмотрение.

Эскиз крыши Судейника

Достоинства крыши архитектора Судейкина заключаются в следующем:

  1. Увеличение чердачного пространства за счет высоты кровли;
  2. Можно соорудить не просто большой чердак, но дополнительную жилую комнату, которая по площади не будет уступать любому прочему помещению в доме;
  3. Над мансардой образуется своеобразная вентиляционная прослойка, которая позволяет значительно увеличить теплоемкость помещения, что подойдет для экстремальных условий жизни;
  4. На кровле нет никаких карманов, из-за которых возможно накопление снега и влаги на поверхности крыши;
  5. Благодаря большим фронтонам, нет необходимости устанавливать сложную систему освещения;
  6. Крыша очищается естественным путем т.к. у неё очень большой наклон;
  7. Несмотря на внешнюю объемность, на строительство данного вида кровли тратится гораздо меньшее количество строительных материалов, чем на обычную мансарду для дома такой же площади.

Фото — Крыша Судейкина

Но, несмотря на такое большое количество достоинств, у кровли есть определенные минусы. Одним из самых явных является сложность расчета кровли для определенной площади. Ведь, скорее всего Ваш дом был выполнен по индивидуальному проекту.

  1. Многие элементы нужно будет делать своими руками, ведь доски чаще всего имеют нестандартную длину. Еще одним камнем преткновения станет выбор строительного материала для кровли.
  2. Из-за большого количества поворотов и углов, расход у стройматериала очень велик, нужно сразу учитывать возможность подрезки его. В данном случае, металлочерепица и шифер – это очень плохие варианты, более выгодно использовать профнастил или деревянное покрытие, для которых потребуются специальные укрепленные балки. Если Вы захотите установить балкон, то тоже нужно будет немного попотеть, половина веранды будет не накрытой.
  3. Еще одной проблемой является монтаж водосточных систем. Дело в том, что Вам не обойтись без помощи профессионального инженера, который поможет подобрать нужные параметры труб.
  4. Вы должны будете использовать большее количество желобов при установке системы на правильную крышу Судейкина, чем на двухскатную кровлю такого же размера.

Фото — Схема крыши Судейника

Классическая крыша Судейкина традиционно монтируется на основе справочника инженеров 16-го года выпуска под названием «Альбом проектов». В данной книге Вы найдете много практичных советов и рекомендаций от лучший строителей того времени, не потерявших актуальность и почти через 100 лет. Почему именно издание начала 20 века? Многие строители стали забывать про столь оригинальную и устойчивую конструкцию. Вы имеет все шансы стать первопроходцем в данной сфере в своем городе.

Фото — Разворот книги Альбом проектов

Видео: устройство крыш домов
